30 天從零學會 Typst | Day 09：圖片與圖表

上一篇介紹了 #show 規則，學會怎麼用選擇器和轉換式函式改寫元素的呈現方式。#set 跟 #show 是 Typst 排版的底層邏輯，這篇要換個角度，不抽象了，回到實際寫文件時最常用到的元素：圖片與圖表。

這篇會從最基本的 image 函式開始，介紹怎麼插入圖片、控制大小；接著用 figure 把圖片包裝成正式的圖表，加上標題說明；再看圖表怎麼自動編號、怎麼在內文用 @ 參照它；最後談版面控制，讓圖表對齊得更漂亮，甚至浮動到頁面頂部或底部。從貼一張圖片，走到一張會自動編號、附標題、還能被內文引用的圖表。

插入圖片

Typst 用 image 函式插入圖片，支援 PNG、JPEG、GIF、SVG 幾種常見格式。這節先從最基本的用法開始。

image 函式基礎

最簡單的用法只需要給檔案路徑：

#image("photo.png")

image 回傳的是內容，可以直接放在文件裡，也可以像下一節那樣包進 figure 變成正式的圖表。

常見參數

參數	說明
width / height	顯示大小，通常只設一個，圖片會依比例縮放
fit	width、height 都設定時的縮放方式："cover"（預設，蓋滿裁切）、"contain"（完整顯示，留白）、"stretch"（拉伸變形）
alt	替代文字，用於無障礙閱讀
format	圖片格式，預設自動偵測
scaling	縮放時的插值方式："smooth"（預設，平滑）、"pixelated"（保留像素感）

實際範例

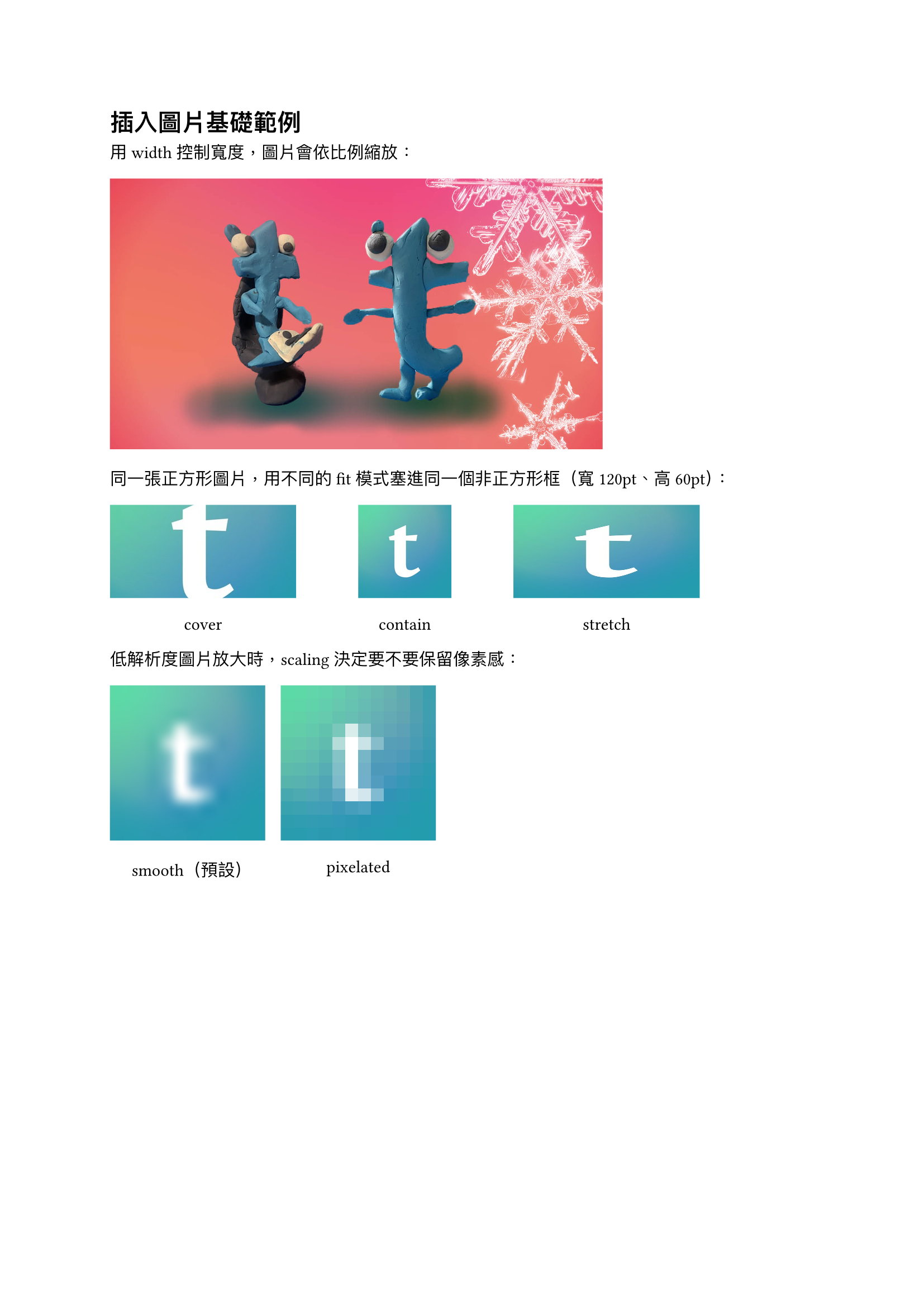

插入圖片基礎範例

圖片來源：Typst 官方 logo¹。

圖表與標題

單純用 image 插入的圖片，就只是一段內容，沒有編號、沒有標題，也沒辦法使用圖表的內容。想讓圖片變成正式的圖表，要用 figure 包起來。

figure 包裝圖片

#figure(
    image("photo.png", width: 60%),
    caption: [圖片說明文字],
)

figure 做的事情不只是加標題。它會依內容種類（圖片、表格、程式碼各自一軌）自動編號；把圖片和標題綁成同一個區塊，排版時不會被硬生生拆到兩頁；還會自動置中。之後要在內文用 @ 參照這張圖，也得靠 figure 給的編號才能運作，下一節會接著講。

加上標題說明

標題寫在 caption 參數裡，預設顯示在圖片下方，格式是編號 + 冒號 + 說明文字，例如 Figure 1: ...。中文文件通常想顯示圖 1，這時候要用 supplement 換掉前綴字樣，再搭配 show 規則把圖 1的部分加粗：

#set figure(supplement: [圖])
#show figure.caption: it => [
    *#it.supplement #it.counter.display(it.numbering)*#it.separator#it.body
]

欄位	意義
it.supplement	前綴字樣（圖）
it.counter.display(it.numbering)	編號
it.separator	預設分隔符（冒號）
it.body	說明文字

只把前兩個包進 *...*，說明文字維持正常字重。之後範例都沿用這個設定。

實際範例

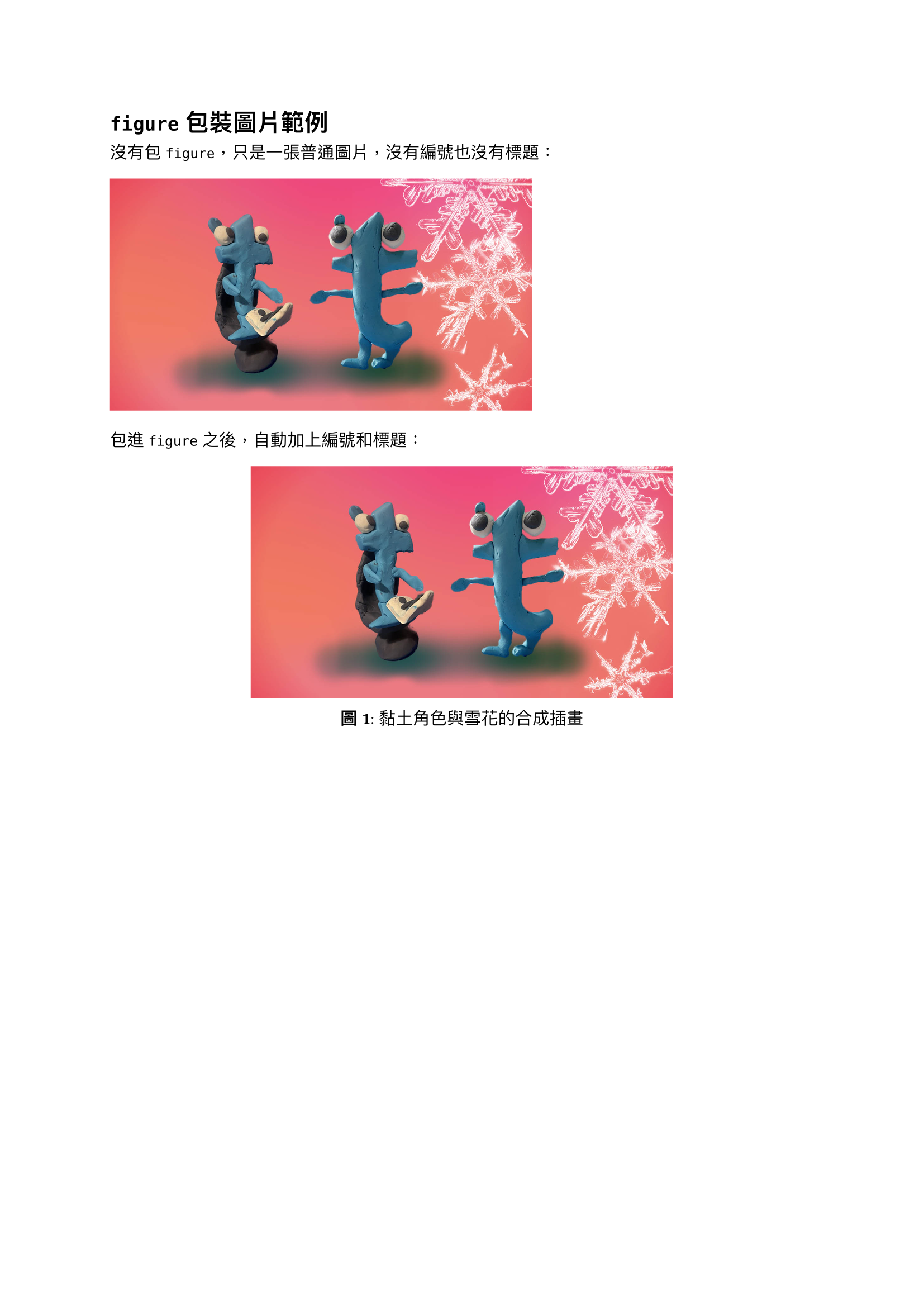

`figure` 包裝圖片範例

自動編號與參照

上一節看到 figure 會自動編號、自動套用 圖 1 這種前綴。這節接著看編號規則，以及怎麼在內文參照圖表。

圖表自動編號

figure 依內容種類分別計數，圖片是一軌、表格是另一軌，彼此不會互相干擾。同一軌的編號也不會被中間插入的其他內容打斷，插入一段跟圖表無關的文字，下一張圖片還是接續編號，不會跳號或重來。

交互參照

在 figure 後面加上 <標籤名稱>，就能在內文用 @標籤名稱 參照它，自動展開成圖 N：

#figure(
    image("photo.png", width: 60%),
    caption: [圖片說明文字],
) <fig-demo>

如同@fig-demo 所示，...

要注意的是，@ 參照展開出來的圖 N不會套用到 caption 那條 show 規則，所以文字不會像標題那樣自動加粗，這是兩個各自獨立的渲染路徑。

實際範例

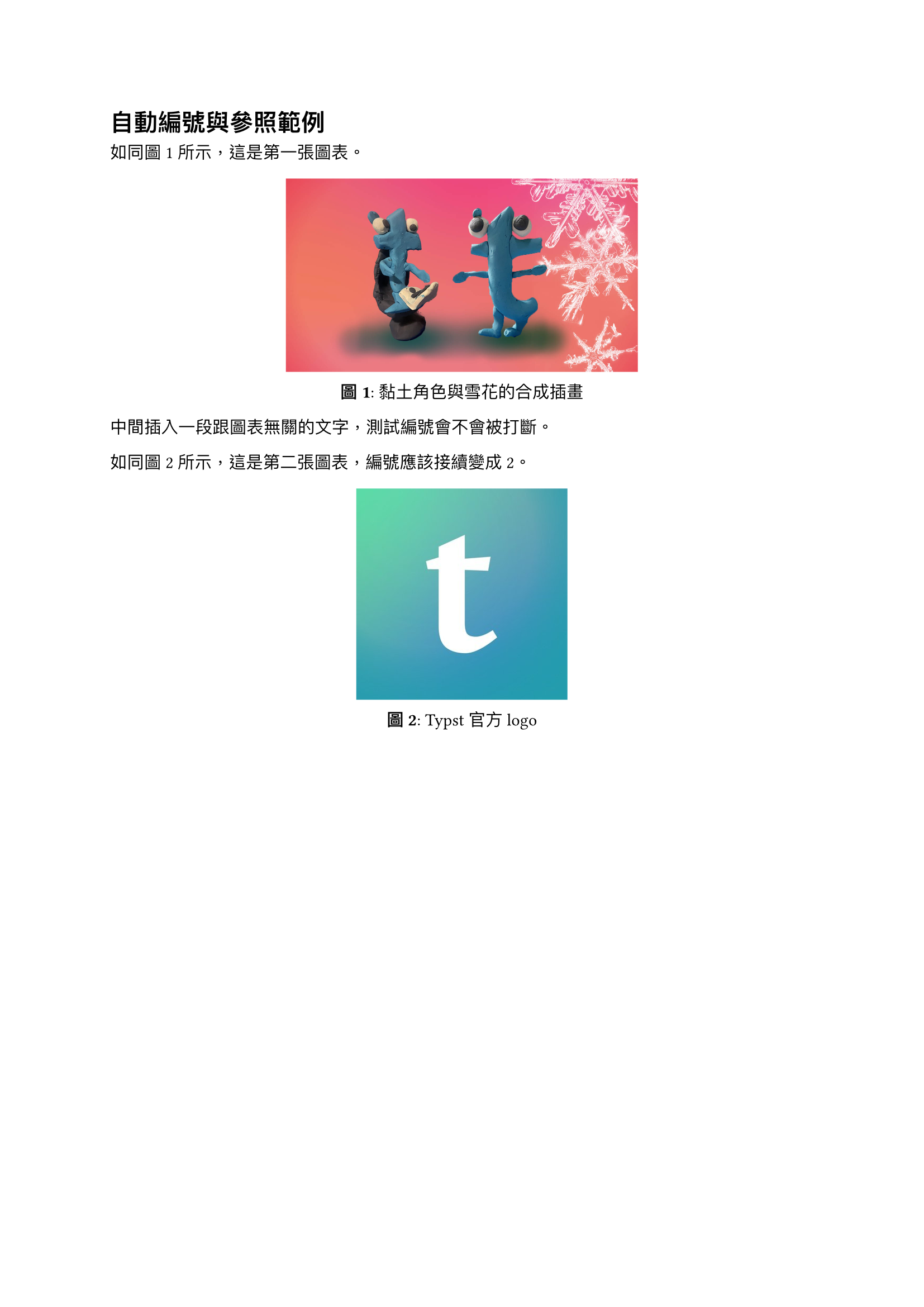

自動編號與參照範例

如果想讓它單獨變成 Typst 官方色（#239DAD），要另外針對 ref 元素寫一條 show 規則：

#show ref: it => {
    if it.element != none and it.element.func() == figure {
        set text(fill: rgb("#239DAD"), weight: "bold")
        it
    } else {
        it
    }
}

先判斷這個參照指向的是不是 figure，是的話才套用顏色，避免連帶影響到其他種類的參照（例如之後會用到的章節參照）。

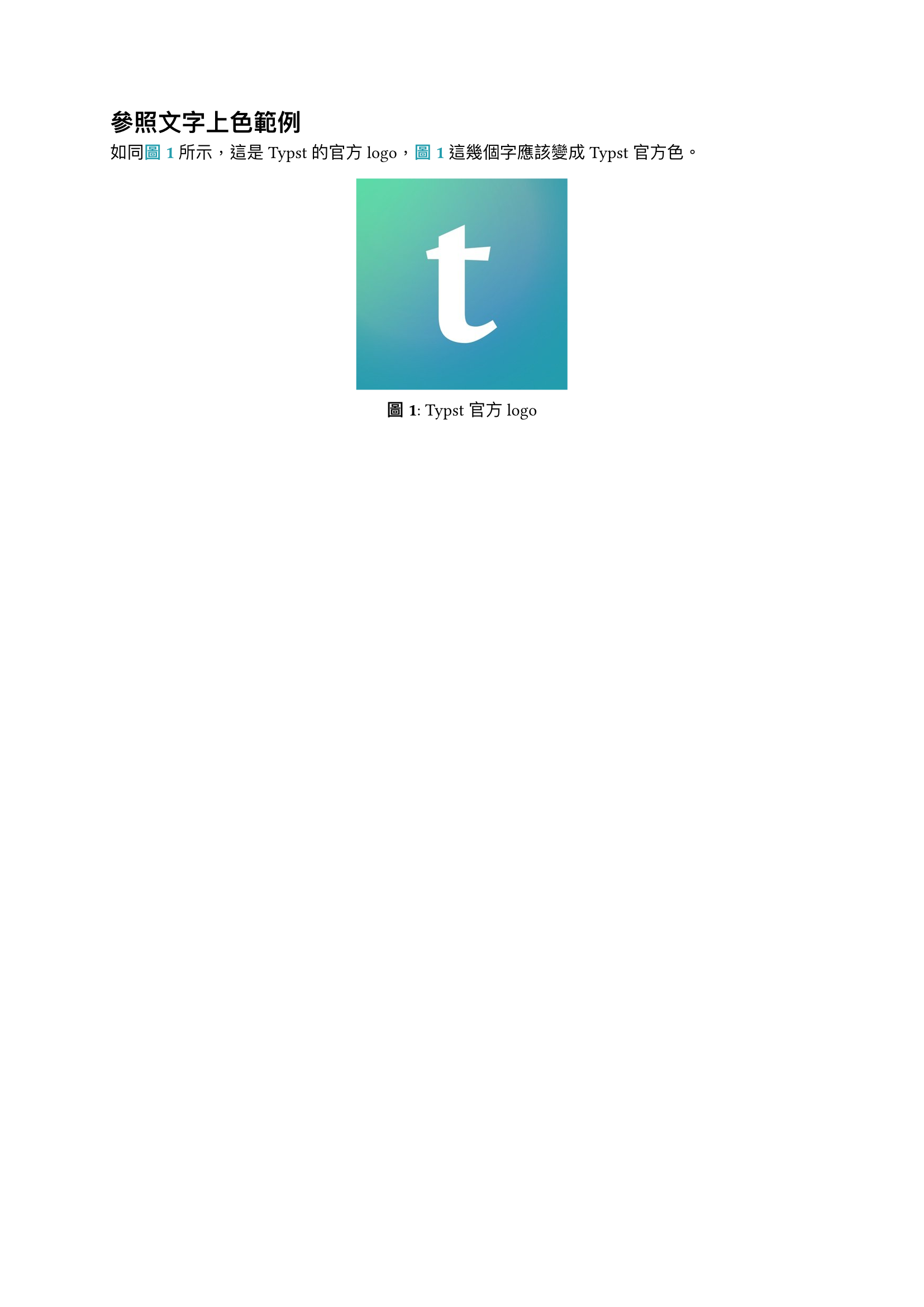

參照文字上色範例

版面控制

圖片大小已在前面提及，在此不再贅述。在本篇最後一節，我們要來看圖片在頁面上要怎麼擺才好看。

控制圖片大小與對齊

圖片預設靠左對齊，用 align 包起來可以改變位置：

#align(center)[
    #image("photo.png", width: 40%)
]

figure 則預設就是置中的，不用額外處理。

並排圖片

多張圖片要並排，用 grid 分欄最直接，每一欄放一張圖片或一個 figure：

#grid(
    columns: 2,
    gutter: 10pt,
    figure(image("a.png"), caption: [說明一]),
    figure(image("b.png"), caption: [說明二]),
)

即使圖片並排，編號還是照順序排下去，不會因為同一列而搞混。

圖表浮動

figure 有個 placement 參數，可以讓圖表脫離原本的文字流，浮動到頁面頂部或底部：

#figure(
    image("photo.png", width: 40%),
    caption: [圖片說明文字],
    placement: bottom,
)

設定 placement: bottom 之後，圖表會自動跑到頁面最下方，不管它在原始碼裡宣告的位置在文字前面還是後面。可用的值是 top、bottom、auto（交給 Typst 自動決定），預設 none 表示不浮動，照原本位置排版。

實際範例

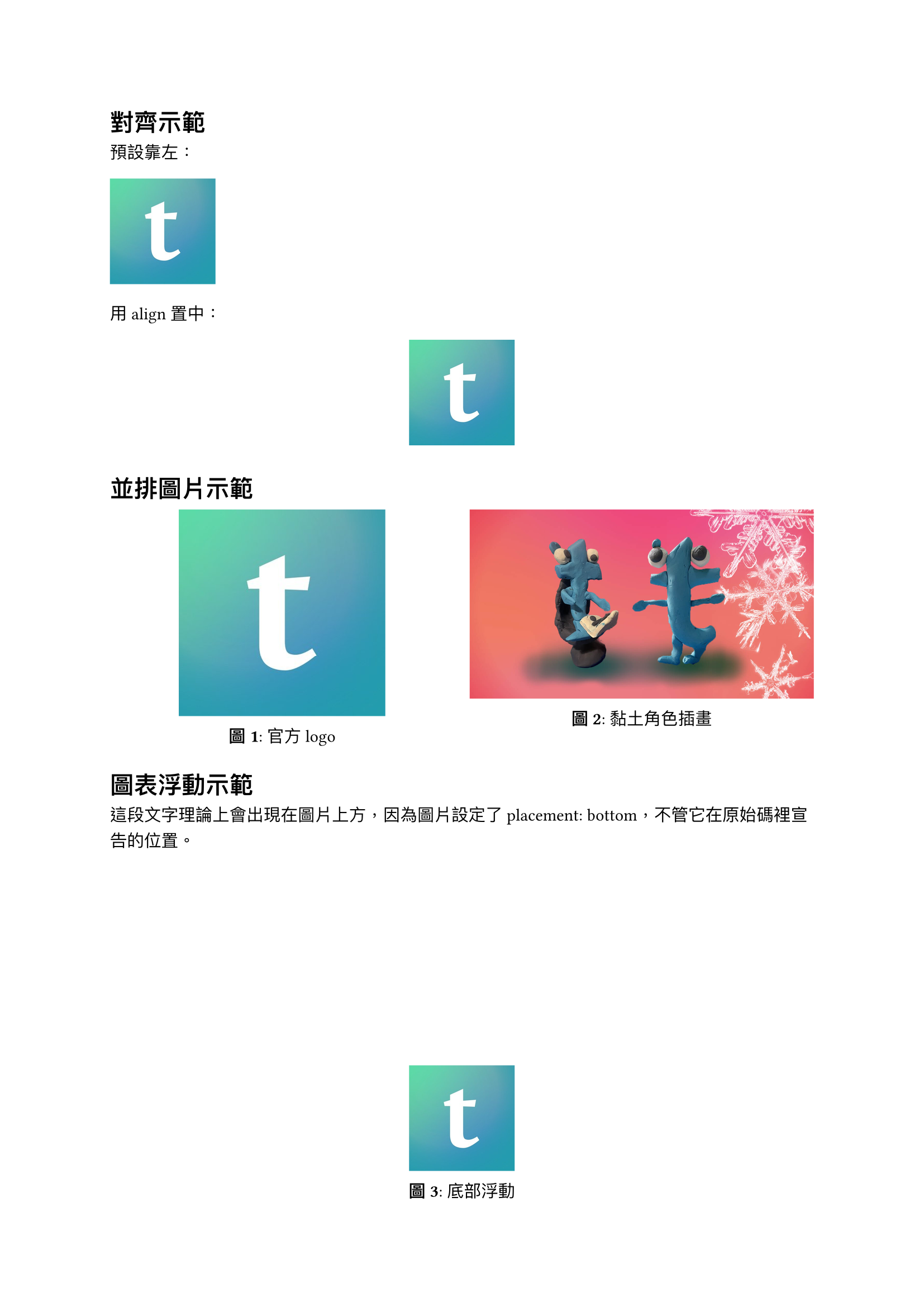

版面控制範例

小結

這篇從最基本的 image 函式開始，講了 width、height、fit、scaling 這些常用參數；接著用 figure 把圖片包裝成正式的圖表，加上 caption 標題，也示範怎麼把預設的 Figure 換成中文的圖並加粗；再看圖表怎麼依種類自動編號、怎麼用 <標籤> 和 @ 參照，甚至幫參照文字上色；最後講對齊、並排、浮動這些版面控制。從貼一張圖片，走到一張會自動編號、附標題、還能被內文引用的圖表，這篇的目標算是達成了。

下一篇要進到表格，看看 Typst 怎麼排出乾淨的表格版面。

我們下次見囉～

¹. 圖片來源：Typst 官方 X 帳號 @typstapp ↩
